自动升降桌

双电机电动升降桌，站立办公解决方案

🔗 查看源码

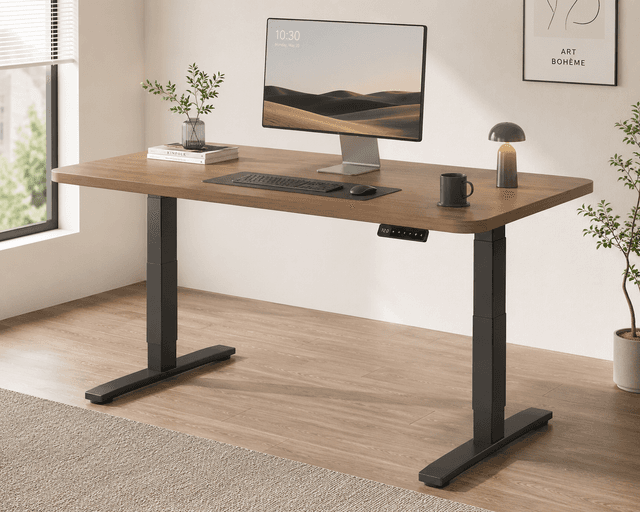

自动升降桌 图 1

项目概述

双电机电动升降桌结构设计，涵盖桌架总成、电机安装支架、传动机构、控制盒等全套结构件。

结构设计

桌架总成

  • 桌腿: 三节伸缩管结构，冷轧钢管 Q235，表面静电喷涂
  • 横梁: 2mm 厚钣金折弯件，连接左右桌腿
  • 地脚: 一体压铸铝合金，带水平调节脚垫
  • 尺寸: 桌腿 60x60mm 方形管，壁厚 1.5mm

传动系统

  • 电机: 双直流推杆电机，24V DC，100W
  • 丝杆: 梯形丝杆 Tr12x3，导程 3mm
  • 同步: 电机通过控制盒同步驱动，左右高度差 < 2mm
  • 速度: 升降速度 35mm/s，空载/满载速度变化 < 10%

控制盒

  • 外壳: ABS 阻燃 V0 级
  • PCB: 双层板，涂覆三防漆
  • 控制: MCU 主控 + 霍尔传感器位置反馈
  • 电源: 外置 36V/2A 适配器

安全设计

  • 遇阻回退: 升降过程中遇到阻力 > 50N 时自动反向 20mm
  • 过载保护: 超过 80kg 负载时停止升降并报警
  • 限位保护: 上下极限位置微动开关限位
  • 童锁: 长按 3 秒解锁，防止误触

工程亮点

  1. 膝下走线: 桌架内部设计走线槽，电源线和信号线隐藏
  2. 快装结构: 桌腿与横梁采用卡扣+螺栓快装，单人 10 分钟安装
  3. BIFMA 认证: 通过了稳定性测试、循环测试（20000 次升降）
  4. 静音设计: 电机与桌架连接处采用橡胶减震垫，运行噪音 < 45dB

✨ 特性

✓双电机同步升降，平稳低噪音
✓升降范围 720-1200mm，适配不同身高
✓最大承重 80kg，桌面+设备无忧
✓遇阻回退安全功能，防夹保护
✓三节伸缩桌腿，圆形/方形可选
✓记忆高度 4 档预设
✓通过 BIFMA 稳定性测试

项目信息

状态✅ 已完成
时间2025-03 - 2025-09
工具UG、电机传动、钣金、丝杆
