HUB 扩展坞
多接口 USB-C 扩展坞，紧凑结构设计
产品概述

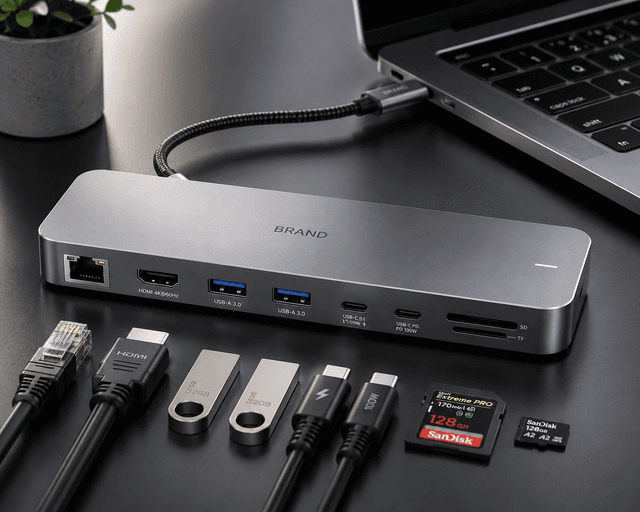

10 合 1 USB-C 扩展坞，铝合金外壳兼具散热功能。支持 4K@60Hz 视频输出、100W PD 快充直通。
结构分析
- 外壳: 铝合金 CNC + 阳极氧化，表面喷砂
- 散热: 铝合金壳体 + 导热硅胶垫，芯片热传导至外壳
- PCB: 多层板设计，接口间距精确布局
- 接口: Type-C + HDMI + USB-A + SD/TF 卡槽
工艺要点
- 铝合金 CNC 精雕，尺寸公差 ±0.1mm
- 阳极氧化膜厚 15μm，耐磨耐腐蚀
- 导热硅胶垫压缩率 20%，贴合紧密
- PCB 板厚 1.6mm，沉金工艺
✨ 特性
✓10 合 1 多接口扩展
✓铝合金外壳，辅助散热
✓紧凑便携，掌心尺寸
✓4K@60Hz 视频输出
✓100W PD 快充直通
项目信息
状态✅ 已完成
时间2025-12 - 2026-03
工具UG、铝合金、散热设计、注塑
