机械冲牙器伸缩结构防水便携
冲牙器

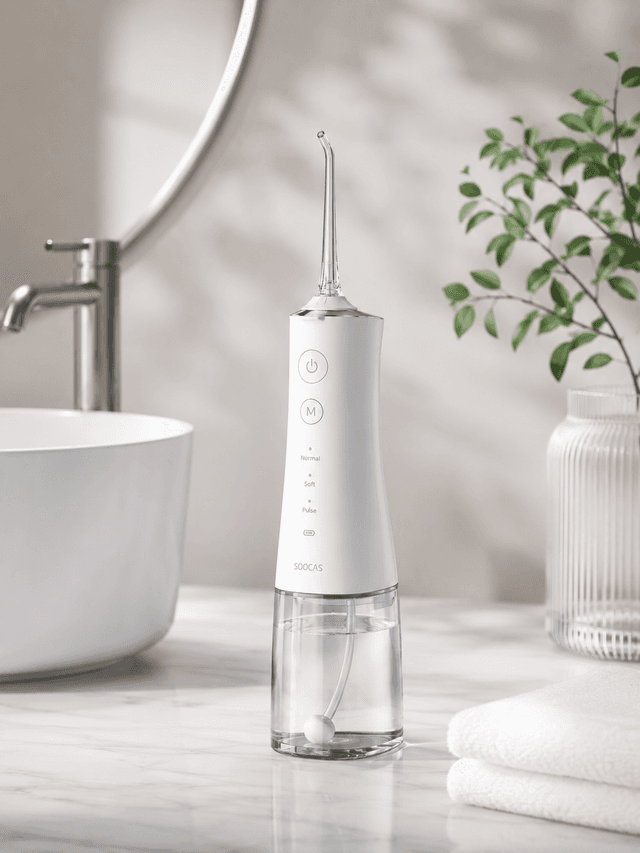

便携式冲牙器，伸缩水箱结构设计
项目概述
便携式冲牙器结构设计。核心创新点是伸缩式水箱结构，解决了便携产品容量与体积的矛盾。
结构设计
伸缩水箱机构
伸缩水箱是项目的核心专利结构:
- 导向系统: 4 根不锈钢导向柱 + 直线轴承，保证伸缩顺滑
- 锁定机构: 弹簧卡扣式锁定，伸出和收回两个位置自动锁紧
- 密封方案: 伸缩部分采用双层硅胶密封圈 + 润滑脂填充
- 容量: 伸出状态 200ml，收回状态厚度仅 40mm
- 寿命测试: 5000 次伸缩循环无泄漏
水泵总成
- 泵型: 微型柱塞泵，直径仅 18mm
- 压力: 30-90psi 可调（通过模式切换）
- 脉冲频率: 1400 次/分钟
- 单向阀: 硅胶膜片式单向阀，自清洁设计
水路设计
- 水箱: Tritan 材质，食品级，透明可视
- 连接管: 食品级硅胶管，耐压 2MPa
- 喷头接口: 快拆式卡扣结构，一键拆卸
- 止回阀: 防止水回流污染水箱
工程亮点
- 伸缩结构专利: 多段导向槽 + 弹簧卡扣，结构简单可靠
- 防水设计: 充电池口采用防水塞 + 密封圈双重防护
- 防堵设计: 水箱入口处有可拆卸滤网，拦截杂质
- 重心优化: 电池置于底部，整机重心下移，站立稳定
- 模具: 伸缩件采用 POM 赛钢，自润滑耐磨
✨ 特性
✓伸缩式水箱，收纳体积缩小 50%
✓1400 次/分钟高频脉冲水流
✓3 种模式: 标准/轻柔/脉冲按摩
✓Type-C 充电，续航 30 天
✓IPX7 整机防水
✓200ml 大容量，一次注水完成清洁
✓附赠 4 种专业喷头
项目信息
状态✅ 已完成
时间2025-10 - 2026-04
工具UG、伸缩结构、防水设计、柱塞泵
